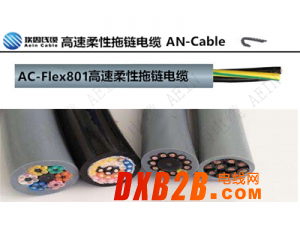

超高柔性PVC对绞屏蔽数据拖链电缆
技术参数
工作电压：300/500V
测试电压：2000V
绝缘电阻：≥ 20MΩ/KM（20℃）
最小弯曲半径：移动安装：7.5×电缆外径
固定安装： 4×电缆外径
工作温度：移动安装：-5℃至70℃
固定安装：-30℃至70℃
符合VDE0472-804部分B类测试标准，和IEC60332-1
电缆结构
导体：裸铜，多股细铜丝绞合导体，符合DIN VDE0295第6类和IEC60228第6类规定
绝缘：特种PVC
线芯：色码符合DIN 47100规定，无重复颜色，绝缘线芯最优节距对绞，对绞绝缘线对最优节距绞合成缆，成缆线芯用薄膜绕包。绞合成对使电缆线路去耦。
屏蔽：镀锡铜丝编织屏蔽
外护套：特种PVC
外护套颜色：灰色
特别耐油，PVC自熄灭和阻燃性，实验方法按VDE0472第804部分和IEC60332-1的规定
应用
适用于机械手，木工机械，玻璃机械，切割机械，陶瓷机械，喷涂机械等工业自动化设备，用于拖链的理想电缆，这种高柔性电缆适用于需要频繁移动和快速弯曲的所有区域，包括数控机床、机器人技术等所有高速移动机器部件的干燥或潮湿的室内。线芯对绞，大幅降低电缆内部线芯之间的电磁干扰，镀锡铜丝编织屏蔽使电缆具有较强的抗外界电磁干扰能力，保证电缆系统的稳定性。
拖链电缆安装说明
拖链中的高柔性控制电缆在控制和动力方面肩负着重要的使命，在拖链中它必须与其它部件保持同步。更进一步的说，在电缆拖链中的电缆和保护管的安装必须特别仔细，有效的使用依赖于精确的安装，以下是必须注意的几点：
1.扁平电缆和圆电缆混合装在拖链中时，电缆之间必须松散安装。电缆两边必须安装固定件，尽量避免在旁边安装不同尺寸的圆电缆。如果由于空间有限，需要将一根电缆安排在另一根电缆之上，那么应当安装隔板和隔架。
2.电缆应当与隔板、隔架或有单独孔的固定装置一起安装，这样电缆就可以在拖链中自由移动。电缆和隔架的空间见习至少应为电缆直径的10%。
3.应时常确认电缆可以跟随拖链移动，而没有强制力。
4.如果电缆以分层的形式安装在拖链中，当拖链改变方向时，电缆间不会发生相互阻塞。
5.电缆在安装至拖链时，不能扭曲或者卷曲，电缆必须从电缆盘或者卷筒上旋转打开，不能从顶端扭绞地抽取。在安装前，电缆必须直线放置，无扭曲，电缆必须有整个的长度10%的余量，这样放置在拖链中就不会扭曲。
6.为了敷设外径少于10mm的多芯高柔性电缆，我们建议使用导引管，电缆必须松散地安放，然后将导引管与拖链相结合。导引管的截面积必须大于所有电缆截面积之和。对于自由移动的管子，必须安装导引管或隔板。
7.如果拖链中有液压管，那么它可以在不中断拖链系统运行的情况下，在交边负载下应当可以扩大或缩小。
8.为了保持拖链在运行中保持平衡，必须保证电缆重量均匀分布，较重的位于两边，较轻的位于中间。所有电缆必须安全地固定在拖链的一端，这样可以确保电缆可以与其它装置安全地移动到另一端。如果有可能，尽量不要使用多层结构的电缆（即多余25芯的电缆），但可以将所需的芯线分配到多根电缆中。
